施工例
概要
阪神高速3号神戸線の床版取替工事に、高耐久かつ軽量な特徴を有するサクセムを用いたUFC床版が採用され、初適用となった12号守口線から更なる工程短縮を実現しました。
| 工事名 | 阪神高速3号神戸線床版取替工事 |
| 工事場所 | 兵庫県神戸市(阪神高速3号神戸線:京橋～摩耶間) |
| 構造形式 | 4径間連続合成鈑桁橋(5主桁) |
| 橋長 | 床版取替は1支間(30.0m) |
| 支間長 | 32.0m-3@30.0m |
| 幅員 | 17.600m |
| 床版支間 | 3.850m |
| 床版厚 | 150mm |
より大きな地図で 阪神高速3号神戸線床版取替工事 を表示
構造概要

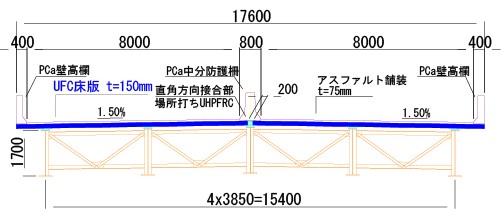

主桁断面図

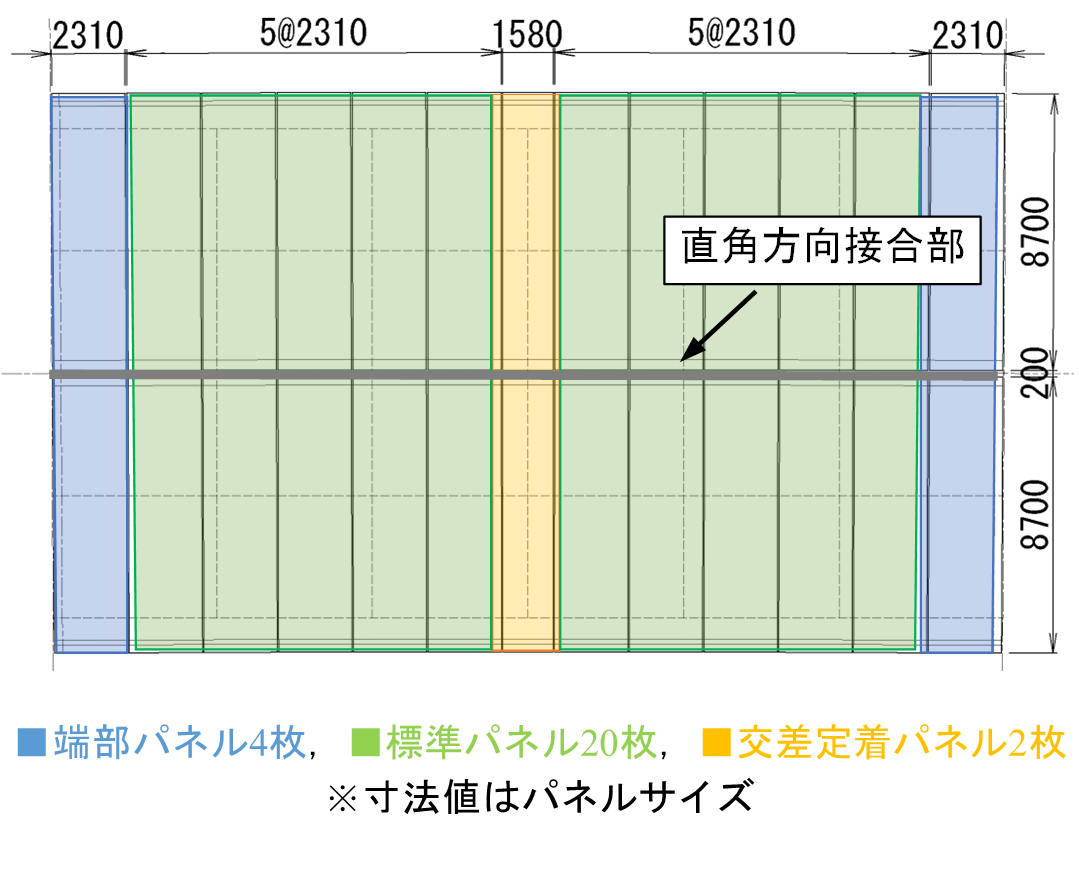

取替区間のパネル割平面図
特徴
本工事ではアーム式専用架設機を2台同時に使用した急速架設や、パネルサイズの拡大による枚数の低減、UFC専用のPC定着体を適用することで工程短縮を実現しました。
工事写真

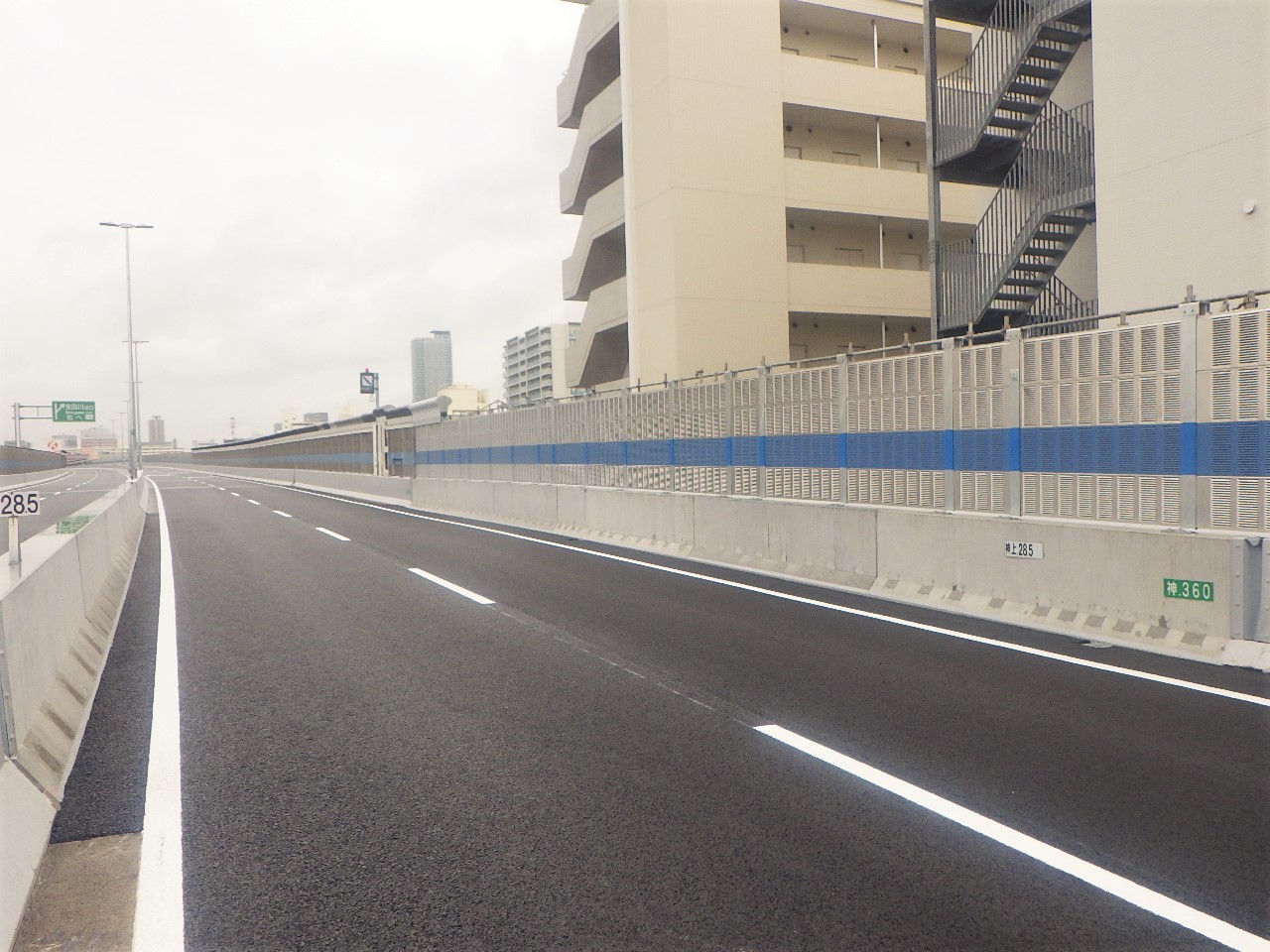

床版取替工事完了

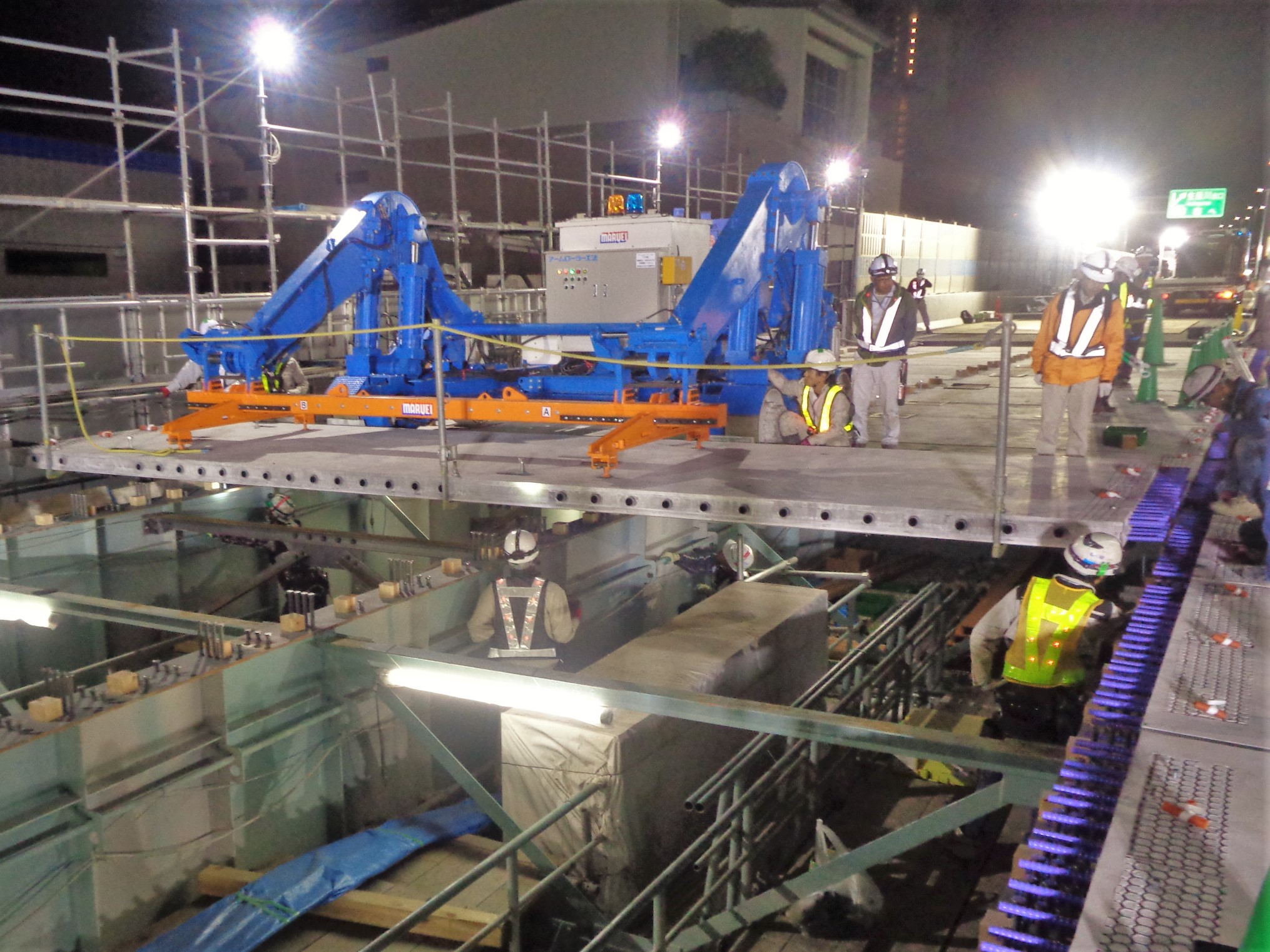

サクセム床版架設状況

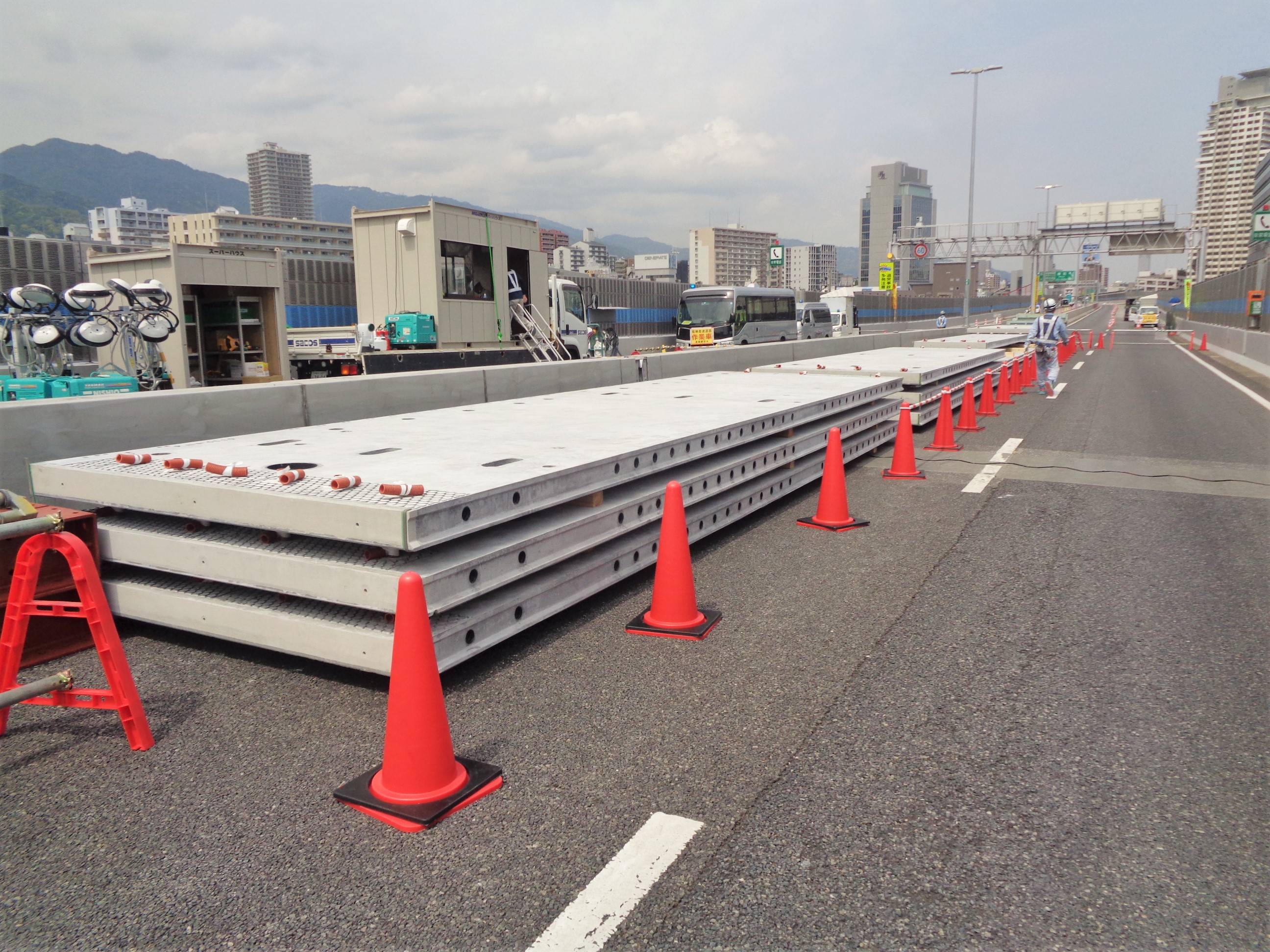

現場に搬入されたサクセム床版

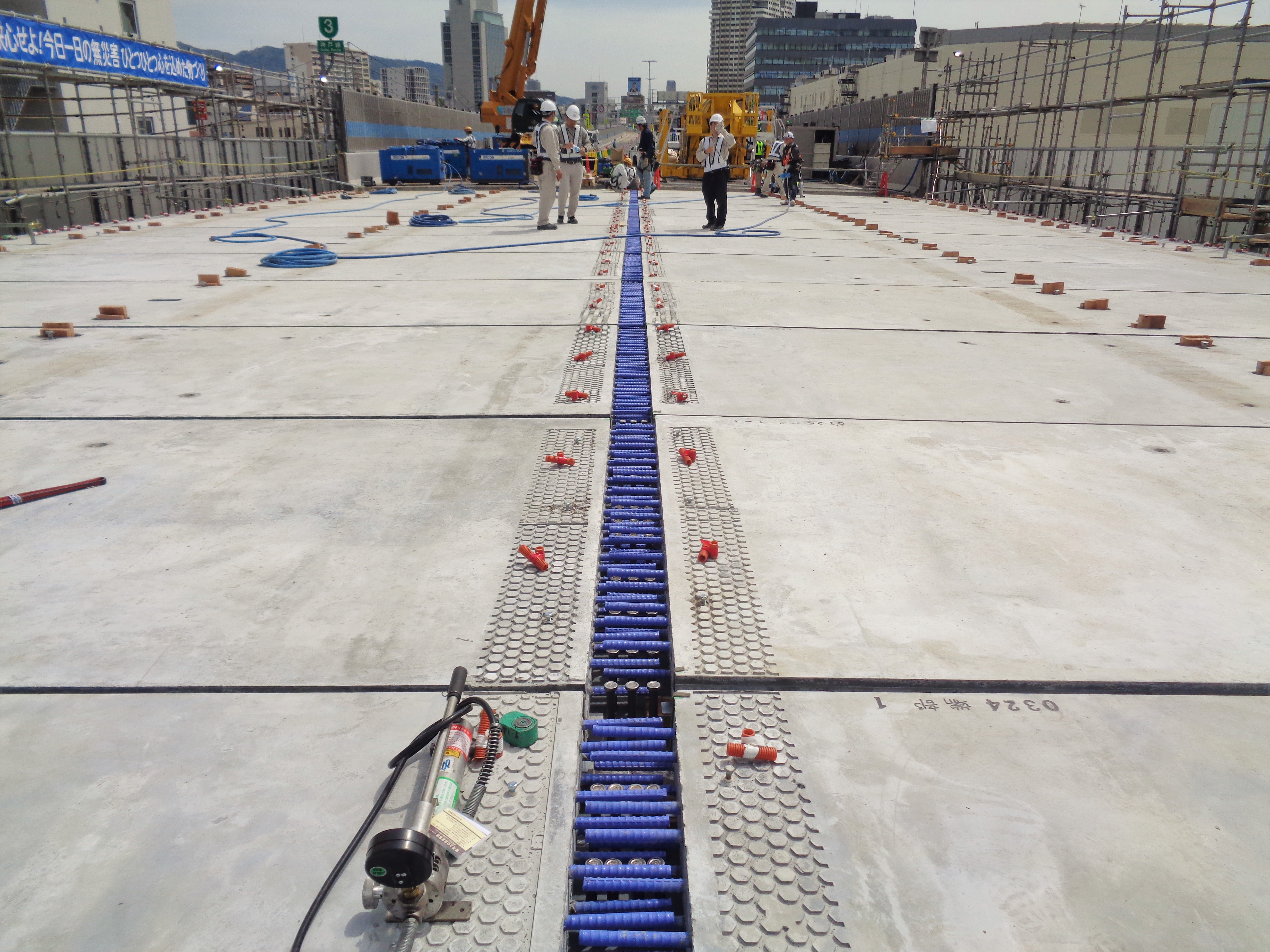

サクセム床版設置完了
