トップ施工例プレキャストひさし、ルーバー

プレキャストひさし、ルーバー

プレキャストひさし、ルーバー

概要

電気化学工業(株)(現デンカ(株))イノベーションセンター開発研究所建替えにともない正面玄関上のひさし、2・3階のルーバーにサクセムが使用されました。 ひさし、ルーバーともに薄部材で景観・耐久性が要求される中、サクセムコンクリートが採用されました。
工事名 電気化学工業(株)(現デンカ(株))イノベーションセンター
開発研究所本館建設工事
工事場所 東京都町田市旭町3-5-1
完成年月 2011年11月
ひさし形状 幅2110×長さ6980×ひさし部40mm、
本体部厚さ160mm
ルーバー
形状
幅310×長さ3194×厚さ先端部25mm、
中心部40mm

より大きな地図で プレキャストひさし、ルーバー を表示

庇 構造図

庇 構造図

ルーバー 構造図

ルーバー 構造図

正面玄関上 サクセムひさし型枠

サクセムの打設

打設後の仕上げ

一次養生後

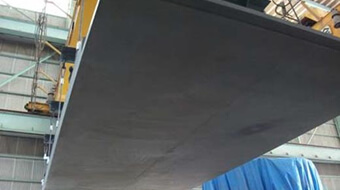

吊り上げ

仮設状況

正面玄関 ひさし

同様に製作されたルーバー

完成

イノベーションセンター 全景

特徴

サクセムの曲げ・引張強度を有効に生かした設計で、しかも景観に配慮された製品を実現しました。
